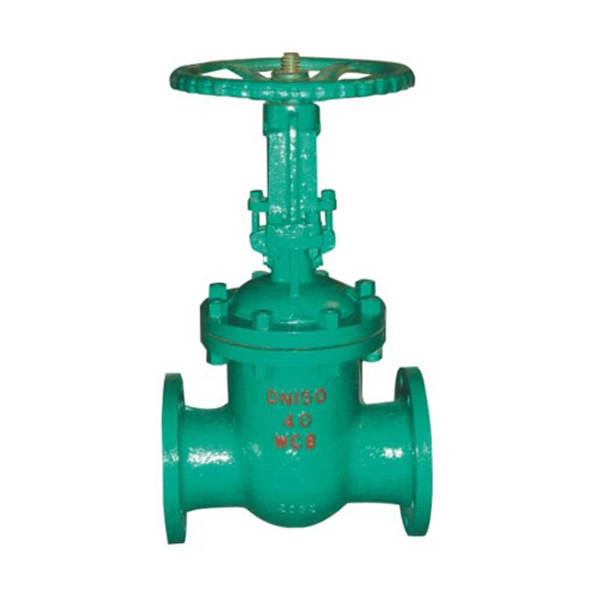

NKZ41H真空閘閥

質量穩定：實行全過程質量監控，細致入微，
全方位檢測！

價格合理：高效內部成本控制，減少了開支，
讓利于客戶！

交貨快捷：先進生產流水線，充足的備貨，
縮短了交貨期！

產品說明書下載閘閥實物圖產品安裝圖紙

真空閘閥的用途：該閥門適用于工作溫度≤425℃（鉻鉬鋼材NKZ44Y型為≤550℃），工作介質為水、蒸汽或空氣的管路上，作為啟閉裝置；尤其適用于火電廠汽機冷凝和真空負壓系統，起真空隔離密封作用。

真空閘閥由普通手動閘閥改進而來，區別在于真空閘閥的填料密封處多加裝一個真空密封環，具有自脹壓緊作用。比普通閘閥的氣密封性能更好。

公稱通徑 DN/mm Nominal diameter	試驗壓力/MPa Seal test
公稱通徑 DN/mm Nominal diameter	殼體強度試驗 Sheli strength	上密封試驗 Back seal	密封試驗 Seal test
1.0		1.1	1.1
1.6		1.8	1.8
2.5		2.8	2.8
4.0		4.4	4.4
6.4		7.0	7.0
10.O		11.0	11.O

產品類型 Product type

適用介質 Applicable medium

適用溫度/℃ Applicable temperature

NKZ41H
NKZ44H
NKZ944H
NKZ941H

-C型

水、蒸汽、空氣
Water,Stram.Air

≤425

NKZ41H
NKZ44H
NKZ944H
NKZ941H

Y-I型

水、蒸汽、空氣
Water,Stram.Air

≤550

零件名稱
Part name

閥體、閥蓋
Body Bonnet

閥桿
Valve stem

閥板
Wedge gate

密封面
Sealing face

閥桿螺母
Yoke nut

填料
Packing

緊固件
Fastener

NKZ44
NKZ41
NKZ944
NKZ941

-C型

WCB

2Gr13

H：合金鋼
H：alloy steel

鋁青銅
Al
bronze

膨脹復合石墨
Expanding
compound
graphite

優質碳鋼
High-grade
carbon steel

NKZ44
NKZ41
NKZ944
NKZ941

Y-I型

鉻鉬鋼
Cr.M0 steel

20Cr1M01VA
38CrMoAIA

鉻鉬鋼
Cr．Mo steel

Y：硬質合金
Y：carbide alloy

鉻鉬鋼
Cr．Mo steel

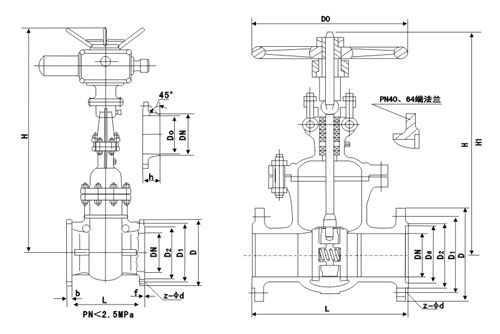

真空閘閥主要尺寸/mm Main dimensions NKZ41H-10/NKZ941Y-10I NKZ44H-10/NKZ944Y-10I

公稱通徑	主要外形尺寸及連接尺寸
公稱通徑	L	D	D1	D2	b	f	z-d	H	H1	H2	D0	手動(kg)	電動(kg)
50	250	160	125	100	18	3	4-18	350	400	640	220	25	72
65	265	180	145	120	20	3	4-18	375	450	670	240	31	74
80	280	195	160	135	20	3	4-18	433	528	720	280	40	86
1OO	300	215	180	155	22	3	8-18	502	620	800	320	55	94
125	325	245	21O	185	24	3	8-18	612	753	905	360	75	100
150	350	280	240	210	24	3	8-23	676	847	966	360	100	12 9
200	400	335	295	265	24	3	8-23	820	1039	1100	400	150	174
250	450	390	350	320	26	4	12-23	969	1245	1220	450	240	254
300	500	440	400	368	28	4	12-23	1142	1472	1527	500	310	294
350	550	500	46O	428	28	4	16-23	1280	1450	1665	55O	420	38O
400	600	565	515	482	3O	4	16-25	1452	1887	1870	600	600	930
450	650	615	565	532	30	4	20-25	1541	2011	1946	700	850	1235
500	700	670	620	585	32	4	20-25	1676	2181	2190	700	1100	1356
600	800	780	725	685	36	5	20-30	2000	2600	2510	800	1700	1830
700	900	8 9 5	840	800	40	5	24-30	2200	2900	2810	800	2100	2385
800	1000	1010	950	905	44	5	24-34	2360	3160	2950	800	2900	3100

真空閘閥主要尺寸/mm Main dimensions NKZ41H-16/NKZ941Y-16I NKZ44H-16/NKZ944Y-16I

公稱通徑	主要外形尺寸及連接尺寸
公稱通徑	L	D	D1	D2	b	f	z-d	H	H1	H2	D0	手動(kg)	電動(kg)
50	250	160	125	100	16	3	4-18	350	400	640	220	25	79
65	265	180	145	120	18	3	4-18	375	450	67O	240	31	85
80	280	195	160	135	20	3	8-18	433	528	720	280	40	94
100	300	215	180	155	20	3	8-18	502	620	800	320	55	99
125	325	245	210	185	22	3	8-18	612	753	905	360	75	139
150	350	280	240	210	24	3	8-23	676	847	966	360	100	154
200	400	335	295	265	26	3	12-23	820	1039	1100	400	150	210
250	450	405	355	320	30	3	12-25	969	1245	1220	450	240	300
300	500	460	410	375	30	4	12-25	1142	1472	1527	500	310	410
350	550	520	470	435	34	4	16-25	1280	1450	1665	550	420	548
400	600	580	525	485	36	4	16-30	1452	1887	1870	600	600	732
450	650	640	585	545	40	4	20-30	1541	2011	1946	700	850	982
500	700	705	650	608	44	4	20-34	1676	2181	2190	700	1100	1345
600	800	840	770	718	48	5	20-41	2000	2600	2510	800	1700	2180
700	900	910	840	788	50	5	24-41	2200	2900	2810	800	2100	2550
800	1000	1020	950	898	52	5	24-41	2360	3160	2950	800	2900	3380

真空閘閥主要尺寸/mm Main dimensions NKZ41H-25/NKZ941Y-25I NKZ44H-25/NKZ944Y-25I

公稱通徑	主要外形尺寸及連接尺寸
公稱通徑	L	D	D1	D2	b	f	z-d	H	H1	H2	D0	手動 (kg)	電動 (kg)
50	250	160	125	100	20	3	4-18	35O	400	640	220	25	79
65	265	180	145	120	22	3	8-18	375	450	67O	240	31	85
80	280	195	60	135	22	3	8-18	433	528	720	280	40	94
100	300	230	190	160	24	3	8-23	502	62O	800	320	60	104
125	325	270	220	188	28	3	8-25	612	753	905	360	83	147
150	350	300	250	218	30	3	8-25	676	847	966	360	110	164
200	400	360	310	278	34	3	12-25	82O	1039	1100	400	164	224
250	450	425	37O	332	3 6	3	12-30	969	1245	1220	450	260	320
300	5a0	485	430	390	40	4	16-30	1142	1472	1527	500	345	445
350	55O	55O	490	448	44	4	16-34	1280	1450	1665	550	470	598
400	600	610	550	505	48	4	16-34	1452	1887	1870	600	690	822
450	650	660	600	555	50	4	20-34	1541	2011	1946	700	920	1052
500	700	730	660	610	52	4	20-41	1676	2181	2190	700	1200	1445
600	800	840	770	718	56	5	20-41	2000	2600	2510	800	1700	2180
700	900	955	875	815	60	5	24-48	2200	2900	281O	800	2300	275O
800	1000	1070	990	930	64	5	24-48	2360	3160	2950	800	3100	3580

真空閘閥主要尺寸/mm Main dimensions NKZ41H-40/NKZ941Y-40I NKZ44H-40/NKZ944Y-40I

公稱通徑	主要外形尺寸及連接尺寸
公稱通徑	L	D	D1	D2	D6	b	f	f2	z-d	H	H1	H2	D0	手動(Kg)	電動(kg)
50	250	160	125	100	88	2O	3	4	4-18	350	400	640	240	27	81
65	280	180	145	120	110	22	3	4	8-18	385	460	67O	280	38	92
80	310	195	160	135	121	22	3	4	8-18	443	538	72O	320	50	104
100	350	230	190	160	150	24	3	4.5	8-23	512	630	800	360	68	122
125	400	270	220	188	176	2 8	3	4.5	8-25	627	768	905	360	98	152
150	450	300	250	218	204	30	3	4.5	8-25	691	862	966	400	150	210
200	550	375	320	282	260	38	3	4.5	12-30	840	1059	1100	450	240	300
250	650	445	385	345	313	42	3	4.5	12-34	994	1270	1220	500	350	45O
300	750	510	450	408	364	46	4	4.5	16-34	1172	1502	1527	550	510	613
350	850	570	510	465	422	52	4	5	16-34	130	1480	1665	600	720	848
400	950	655	585	535	474	58	4	5	16-41	1502	1937	1870	700	1150	1282

真空閘閥主要尺寸/mm Main dimensions NKZ41H-64 NKZ941Y-64I

公稱通徑	主要外形尺寸及連接尺寸
公稱通徑	L	D	D1	D2	D6	b	f	f2	z-d	H	H1	H2	D0	手動(kg)	電動(kg)
50	250	175	135	105	88	26	3	4	4-23	375	425	665	280	32	86
65	280	200	160	130	110	28	3	4	8-23	410	485	695	320	47	1O1
80	310	21O	17O	140	121	30	3	4	8-23	467	563	745	360	62	116
100	350	250	200	168	150	32	3	4.5	8-25	557	655	877	360	85	139
125	400	295	240	202	176	36	3	4.5	8-30	657	782	977	400	130	190
150	450	340	280	240	204	38	3	4.5	8-34	730	880	1050	400	195	255
200	550	405	345	300	2 60	44	3	4.5	12-34	880	1080	1305	450	370	473
250	650	470	400	352	313	48	3	4.5	12-41	1080	1380	1496	550	505	633
300	750	530	460	412	364	54	4	5	16-41	1252	1552	1666	600	700	828
350	850	595	525	475	422	60	4	5	16-41	1380	1730	1796	700	900	1032
400	950	67O	585	525	474	66	4	5	16-48	1580	1980	2115	700	1550	1795

真空閘閥主要尺寸/mm Main dimensions NKZ41H-100 NKZ941Y-100I

公稱通徑	主要外形尺寸及連接尺寸
公稱通徑	L	D	D1	D2	D 6	b	f	f2	z-d	H	H1	H2	D0	手動(kg)	電動(kg)
50	250	195	145	112	88	28	3	4	4-25	375	425	665	320	38	92
65	280	220	170	138	110	32	3	4	8-25	410	485	695	360	50	104
80	310	23O	180	148	121	34	3	4	8-25	467	563	745	360	72	126
1OO	350	265	210	172	150	38	3	4.5	8-30	557	655	877	400	83	143
125	400	310	250	210	176	42	3	4.5	8-34	657	782	1047	400	155	255
150	450	350	290	250	204	46	3	4.5	8-34	730	880	1125	450	210	313
200	550	430	36O	312	260	54	3	4.5	12-41	880	1080	1290	500	405	533
250	650	500	430	382	313	60	3	4.5	12-41	1080	1380	1536	600	550	682
300	750	585	500	442	3 64	70	4	4.5	16-48	1252	1552	1802	700	950	1195
350	850	655	560	498	422	76	4	5	16-54	1380	1730	1930	700	1500	1750
400	950	715	620	558	474	80	4	5	16-48	1580	1980	2220	800	1700	2150
