G6k41J常開式氣動襯膠隔膜閥

質量穩定:實行全過程質量監控,細致入微,
全方位檢測!
價格合理:高效內部成本控制,減少了開支,
讓利于客戶!
交貨快捷:先進生產流水線,充足的備貨,
縮短了交貨期!

用途和主要性能規范

G6k41J常開式氣動襯膠隔膜閥可根據不同的視裹材質,適用於不同溫度下的不同流體介質管路上,作為控制介質流動的啟閉機構。

各種視裹材質的推薦使用范圍

視裹材質(代號) 適用溫度

適用介質

硬橡膠(NR) -10 o C~85 o C 除強氧化劑(如銷酸、鉻酸、濃硫酸及過氧化氫等有有機溶劑)外的氫氯酸、氟硅酸、蟻酸和酚酸、鹽酸、30%硫酸、50%氫氟酸、80%磷酸、堿、鹽類、鍍金屬溶液、氫氧化鈉、氫氧化鉀、中性鹽水溶液、10%次氯酸鈉、濕氯氣、氨水、大部分醇類,有機酸及醛類等。
軟橡膠(BR) -10 o C~85 o C ] 具有良好的耐磨性能。主要用于50%以下的硫酸,氫氧化鈉、氫氧化鉀、中性鹽浴溶液及氨液,水泥、粘土、煤渣灰、顆粒狀化肥及磨損性較強的固態流體,各種濃度稠粘液等。
丁基膠(IIR) -10 o C~120 o C 抗腐蝕、耐磨耗。能耐極大多數的有機酸、堿和氫氧化合物、無機鹽及無機酸元素氣體、醇類、醛類、醚類、酮類、酯類等。
氯丁膠 (CR)-10 o C~120 o C 動物油、植物油和無機潤滑油及pH值變化范圍很大的腐蝕性泥漿,抗磨性好。
鑄鐵不視裹 -40 o C~100 o C 非腐蝕性介質

隔膜材質的推薦使用范圍

隔膜材質(代號) 適宜溫度 適用介質
丁基膠(B級) -40 o C~100 o C 良好的耐酸堿性。85%硫酸、鹽酸、氫氟酸、磷酸、荷性堿和多種酯類。
天然膠(Q級) -50 o C~100 o C 用于凈化水、無機鹽、稀釋無機酸。

G6k41J氣動襯膠隔膜閥(常開式)主要性能參數

型號 公稱通徑DN(mm) 工作壓力WP(Mpa) 試驗壓力(Mpa) 試驗溫度( o C)
密封 強度
EG41J W-16 20-50 1.6 1.76 2.4 常溫
EG41J W-10 65-200 1.0 1.1 1.5


G6k41J氣動襯膠隔膜閥(常開式)結構特點和作用原理

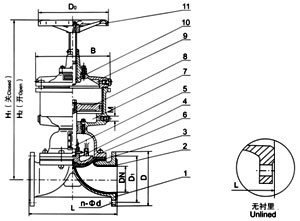

 部件列表: 1、閥體 2、閥體襯里 3、隔膜 4、閥瓣 5、下閥桿 6、閥蓋 7、氣缸 8、活塞 9、氣缸蓋 10、上閥桿 11、手輪

2.氣動襯膠隔膜閥與其它閥門大的區別在於:采用無填料函的構造;橡膠隔膜可使流道內的腐蝕性介質與所有驅動部件處?kù)锻耆綦x的狀態,從而杜絕了通常閥門的“跑、冒、滴、漏”等弊端。

3.由於隔膜閥的流道平滑,流阻小,故而可獲得較大的流量。

4.視膠隔膜閥的閥體內腔表面視復有廳供選擇的多種橡膠。因此具有優越的耐腐蝕的特點。

5.由於密封件為富有彈性的橡膠隔膜。因此還具有較好的密封性和小的關閉力。

6.氣動襯膠隔膜閥由閥體、閥蓋、閥瓣、閥桿、隔膜和其它驅動零件等組成。

7.閥門的啟閉是依靠旋轉手輪而達到的。本閥在閥蓋上端標有可窺見閥門處啟或閉位置的顯示色別,以指示閥門的啟閉行程。當順時針?lè)胖檬州啎r(shí),手輪即下移,閥瓣隨之帶動隔膜下降使通路截?cái);反之則閥門即開啟,色別隨之顯露。

8.隔膜閥采用標準:按照GB12239的規定,并符合BS5156的要求。

G6k41J氣動襯膠隔膜閥(常開式)主要零件的材料

序號 名稱 材料
1 體閥 鑄鐵
2 襯囊層 橡膠
3 隔膜 橡膠
4 閥瓣 鑄鐵
5 閥蓋 鑄鐵
6 閥桿 碳鋼
7 手輪 鑄鐵




G6k41J常開式氣動襯膠隔膜閥連接尺寸

公稱通

DN
(mm)
公稱壓力
PN
(MPa)
工作壓力
WP
(MPa)
主要外形尺寸
(mm)
適用范圍 重量
L D1 D D0 ? Z H 溫度
(°C)
介質
J型 W型 J型 W型
20 1.6 1.6 121 117 75 105 70 13.5 4 103 小于等于100 一般腐蝕性 非腐蝕性 3
25 131 127 85 115 83 112 4.3
32 150 146 100 140 114 17.5 144 6.5
40 163 159 110 150 156 7.9
50 194 190 125 165 140 177 10.6
65 1.0 1.0 220 216 145 185 165 164.5 17.6
80 258 254 160 200 230 8 181.5 25.5
100 309 305 180 220 280 253 36.2
125 362 356 210 250 282 47.5
150 412 406 240 285 368 366.5 74
200 527 521 295 342 483 22   143
