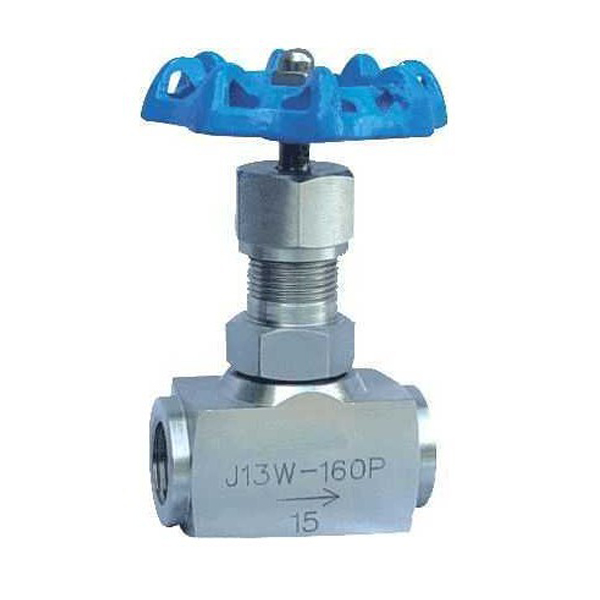

J13W內螺紋針型閥
全方位檢測！
讓利于客戶！
縮短了交貨期！
J13W內螺紋針型閥概述
J13W內螺紋針型閥是儀表測量管路系統中重要組成部分，主要有截止閥和球閥，其功用是作開啟或切斷管道通路用。
1、內螺紋針型閥設計制造：
GB/T 12224-1989
JB/ T 7747-1995
2、連接形式：
內螺紋連接；承插焊連接
3、結構特征：
錐面密封；浮動閥瓣
4、閥門檢驗和試驗：
GB/T 13927-1992
5、材料：
碳鋼按GB/T 12228-1989的規定
不銹鋼GB/T 1220-1989的規定
內螺紋針型閥性能規范
內螺紋針型閥主要零件材料
|
型號
|
閥體
|
接頭
|
閥桿
|
螺帽
|
填料
|
|
J13H-320
|
20#
|
20#
|
2Cr13
|
20#
|
柔性石墨
|
|
J13H
|
SS304
|
SS304
|
SS304
|
SS304
|
內螺紋針型閥主要外形尺寸
|
規格
|
G
|
L
|
H
|
D0
|
重量（KG）
|
|
DN6
|
1/4
|
60
|
90
|
63
|
0.65
|
|
DN10
|
3/8
|
60
|
92
|
63
|
0.65
|
|
DN15
|
1/2
|
65
|
98
|
63
|
0.8
|
|
DN20
|
3/4
|
80
|
110
|
78
|
1.0
|
|
DN25
|
1"
|
90
|
125
|
100
|
1.8
|
|
DN32
|
11/2
|
128
|
180
|
140
|
5.0
|
