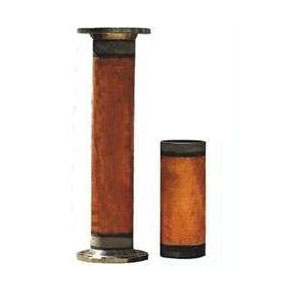

FPV-XT、FP-XT氧氣管道阻火器
氧氣管道阻火器概述：
FP-XT型氧氣管道阻火器和FPV-XT型氧氣管道閥門前、后阻火器是采用特種銅合金和不銹鋼焊接而成�？梢杂行У胤乐寡鯕夤艿篱y門在突然開啟時易形成的“絕熱壓縮”，局部溫度驟升，成為著火能源；可以防止在閥門前后壓差作用下，高速運動的物質微粒（如鐵銹、粉塵、焊渣等）與閥后管道摩擦、撞擊產生火花而成為著火能源。阻火器的使用可以迅速阻斷火源，杜絕管道中燃爆事故的發生。
氧氣管道阻火器用途：
本產品廣泛應用于冶金、化工等行業的氧氣輸送管道，可有效地切斷因高速氣流中雜物與管壁急劇磨擦產生的火源，杜絕管道燃爆事故的發生。用戶可直接將本產品與輸氧管道的適當部位焊接連通即可運行。 本阻火器適用于管道DN15-500mm，工作壓力不大于3MPa的氧氣管道阻火之用。有法蘭、內螺紋連接。
氧氣管道阻火器性能及材質:
|
公稱通徑（DN） |
15－500 |
||
|
公稱壓力（MPa） |
1.6 |
2.5 |
|
|
試驗壓力 |
強度 |
2.4 |
3.75 |
|
密封 |
1.76 |
2.75 |
|
|
適用介質 |
氧氣 |
||
|
阻燃器材質 |
銅 |
||
|
接頭材質 |
不銹鋼 |
||

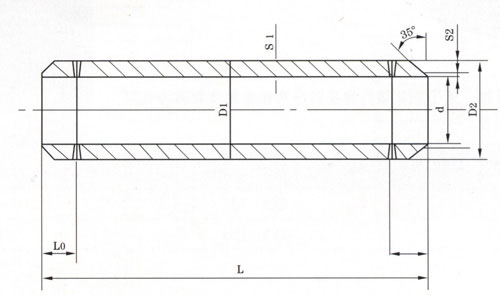

氧氣管道阻火器主要外形及連接尺寸:
|
公稱通徑DN
|
FP-XT氧氣管道阻火器
|
FPV-XT氧氣管道閥門前、后阻火器
|
||||
|
型號規格
|
D
|
L
|
型號規格
|
D
|
L
|
|
|
15
|
FP-1.5T
|
18
|
600
|
FP-1.5T
|
18
|
1600
|
|
20
|
FP-2.0T
|
25
|
600
|
FP-2.0T
|
25
|
1600
|
|
25
|
FP-2.5T
|
32
|
600
|
FP-2.5T
|
32
|
1600
|
|
32
|
FP-3.2T
|
38
|
600
|
FP-3.2T
|
38
|
1600
|
|
40
|
FP-4.0T
|
48
|
600
|
FP-4.0T
|
48
|
1600
|
|
50
|
FP-5.0T
|
57
|
700
|
FP-5.0T
|
57
|
1700
|
|
65
|
FP-6.5T
|
76
|
700
|
FP-6.5T
|
76
|
1700
|
|
80
|
FP-8.0T
|
89
|
700
|
FP-8.0T
|
89
|
1700
|
|
100
|
FP-10T
|
108
|
700
|
FP-10T
|
108
|
1700
|
|
125
|
FP-12.5T
|
133
|
700
|
FP-12.5T
|
133
|
1700
|
|
150
|
FP-15T
|
159
|
800
|
FP-15T
|
159
|
1800
|
|
200
|
FP-20T
|
219
|
800
|
FP-20T
|
219
|
1800
|
|
250
|
FP-25T
|
273
|
800
|
FP-25T
|
273
|
1800
|
|
300
|
FP-30T
|
325
|
800
|
FP-30T
|
325
|
1800
|
|
350
|
FP-35T
|
377
|
800
|
FP-35T
|
377
|
2050
|
|
400
|
FP-40T
|
426
|
800
|
FP-40T
|
426
|
2300
|
|
450
|
FP-45T
|
480
|
800
|
FP-45T
|
480
|
2550
|
|
500
|
FP-50T
|
530
|
800
|
FP-50T
|
530
|
2800
|
注：1、管道公稱壓力PN=4MPa
2、訂貨時請說明氧氣管道的材質及規格，以便選用相適用的接管材料。
3、根據用戶需要阻火器可采用法蘭結構，法蘭按JB/T82.2-94標準設計。
