YD13H內螺紋高靈敏度蒸汽減壓閥
| 螺紋減壓閥型號：YD13H | 螺紋減壓閥公稱通徑：15mm-50mm | 螺紋減壓閥使用壓力：1.6Mpa |
| 螺紋減壓閥連接方式：螺紋連接 | 螺紋減壓閥形式：膜片式 | 螺紋減壓閥主要功能：起減壓保護作用 |
| 螺紋減壓閥使用介質：蒸汽管道 | 螺紋減壓閥材質：不銹鋼 .碳鋼 | 螺紋減壓閥標準：機械部標準或定做非標 |
內螺紋高靈敏度蒸汽減壓閥結構特點和用處：
DP17/DP17G導閥型隔膜式減壓閥在普通減壓閥的基礎上做了很大的改進。膜片采用了新型材料，并大大加工了工作面積，因此閥門上游壓力或下游負荷細微的變化都能及時準確的反饋到主閥膜片，來調節主閥的開度，確保下游壓力的穩定。
本產品的另一個突出的特點為：同一個閥體上可安裝和互換多個導閥在穩壓的同時，實現溫度控制、上游壓力的控制、遠程的開關控制等。
內螺紋高靈敏度蒸汽減壓閥性能指標：
|
灰色區域：示意該產品禁用。 |
內螺紋高靈敏度蒸汽減壓閥主要技術參數：
|
公稱壓力
|
PN25
|
|
PMA高允許壓力
|
25bar g @ 120℃
|
|
TMA高允許溫度
|
232℃
|
|
TMI低允許溫度
|
-10℃
|
|
PMO大工作壓力*
|
17bar g
|
|
TMO大工作溫度
|
DP17 232℃
|
|
DP17G 120℃
|
|
|
TMIO低工作溫度
|
0℃ |
|
出口壓力范圍
|
0.2-1.7
|
|
高冷態測試壓力
|
38bar g |
內螺紋高靈敏度蒸汽減壓閥主要零件材料：
|
零件名稱
|
零件材料
|
|
閥體 閥蓋
|
WCB
|
|
閥座
|
2Cr13
|
|
閥瓣
|
2Cr13
|
|
閥桿
|
2Cr13
|
|
膜片
|
316
|
|
調節彈簧
|
60Si2Mn
|
|
主閥彈簧
|
50CrVA
|
內螺紋高靈敏度蒸汽減壓閥流量系數(Cv)：
|
DN
|
15
|
20
|
25
|
32
|
40
|
50
|
|
Cv
|
2.5
|
5.5
|
8.1
|
12.0
|
17.0
|
28.0
|

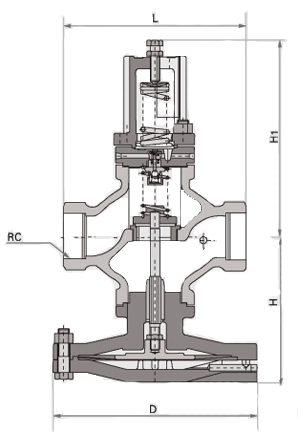

內螺紋高靈敏度蒸汽減壓閥連接尺寸：
|
DN
|
Rc
|
L
|
H1
|
H
|
D
|
|
15
|
1/2
|
147
|
221
|
133
|
185
|
|
20
|
3/4
|
154
|
224
|
136
|
185
|
|
25
|
1
|
160
|
235
|
145
|
207
|
|
32
|
1-1/4
|
180
|
236
|
156
|
207
|
|
40
|
1-1/2
|
200
|
238
|
176
|
255
|
|
50
|
2
|
230
|
246
|
183
|
255
|
如有需要請參照以下減壓閥調壓步驟
1關閉減壓閥前的閘閥，開啟減壓閥后的閘閥，制造下游低壓環境將調節螺釘按逆時針旋轉至上位置（相對低出口壓力），然后關閉減壓閥后閘閥；
2慢慢開啟減壓閥前的閘閥至全開；
3順時針慢慢旋轉調節螺釘，將出口壓力調至所需要的壓力（以閥后表壓為準），調整好后，將鎖緊；
4螺母鎖緊打開減壓閥后閘閥；
5如在調整時出口壓力高于設定壓力，須從第一步開始重新調整，即只能從低壓向高壓調。
減壓閥訂貨注意事項：
減壓閥選型時應注意口徑,使用介質,閥前壓力,閥后壓力,閥后設定壓力,大流量/每小時,確定閥門尺寸,連接方式,法蘭標準,
大行程,開啟行程,流量調節比,壓力波動（精度）壓力,溫度對應比,大耐溫,閥體材質,壓力等,內泄漏率,內部閥體結構,工
作原理,安裝說明等相關技術資料.
當使用的場合非常重要或環境比較復雜時,請您盡量提供設計圖紙和詳細參數,由我們 尼威閥門 公司的專家為您審核把關.
