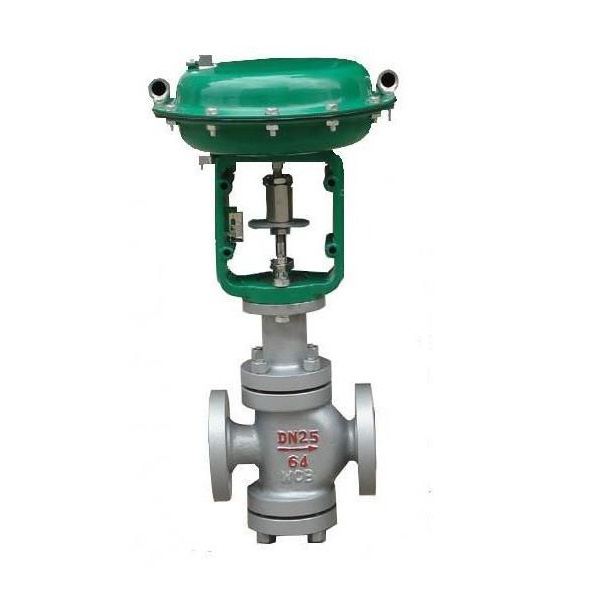

ZJHN氣動薄膜雙座調節閥

質量穩定：實行全過程質量監控，細致入微，
全方位檢測！

價格合理：高效內部成本控制，減少了開支，
讓利于客戶！

交貨快捷：先進生產流水線，充足的備貨，
縮短了交貨期！

產品說明書下載調節閥實物圖產品安裝圖紙

下一個[ZJHP氣動薄膜單座調節閥]上一個：[ZJHQ、ZJHX氣動薄膜三通調節閥]

ZJHN氣動薄膜雙座調節閥概述

ZJHN氣動薄膜雙座調節閥采用雙號導向結構，配用多彈簧招執機構。具有結構緊湊、重量輕、動作靈敏、閥容量大、流量特性精確、拆裝方便等優點。廣泛應用于精確控制氣體、液體、蒸汽等介質的工藝參數如壓力、流量、溫度、液位保持在給定值。特別適用于壓差較大，允許泄漏也較大且不是很清潔的介質場合。本系列產品有標準型、波紋管密封型、夾套保溫型等多種品種。產品公稱壓力等級有PN16、40、64；閥體口徑范圍DN25～400。適用流體溫度有-250℃～+560℃范圍內多種檔次。泄漏量標準為Ⅲ級和Ⅳ級。流量特性為線性或百分比。多種多樣的品種規格可供選擇。

ZJHN氣動薄膜雙座調節閥主要零件材料

零件名稱	材料	溫度范圍
閥體上閥蓋	HT200	-20～200℃
	ZG230-450	-40～450℃
	ZG1Cr18Ni9Ti	-250～550℃
	ZG0Cr18Ni12Mo2Ti	-250～550℃
閥芯、閥座	1Cr18Ni9	-250～550℃
閥芯、閥座	0Cr18Ni12Mo2Ti	-250～550℃
填料	聚四氟乙烯	-40～200℃
膜片	丁晴橡膠夾增強滌淪織物
壓縮彈簧	60Si2Mn
膜蓋	A3

ZJHN氣動薄膜雙座調節閥規格與技術參數

公稱通徑mm			25	32	40	50	65	80	100	125	150	200	250	300	400
額定流量系數kv			10	16	25	40	63	100	250	250	400	630	100	1600	2700
公稱壓力MPa			1.6 4.0 6.4
行　程mm			16		25		40			63			100
介質溫度℃			-40～230℃(常溫型)，散熱片式230～450℃(中溫型)，特殊訂貨-100～600℃
流量特性			直線、等百分比
法蘭標準			符合JB78-59、JB79-59標準，可按JB/79.1-94、JB/79.2-94、ANSI、JIS、DIN 等標準訂貨生產
閥體材質	PN (MPa)	1.6	WCB(ZG230-450) CF3CF8 CF8M
		4.0,6.0	WCB(ZG230-450)、ZG1Cr18Ni9Ti、ZG0Cr18Ni12Mo2Ti CF8 CF8M
閥芯材質			1Cr18Ni9、0Cr18Ni12Mo2Ti CF8 CF8M
上閥蓋型式			普通式（常溫型），熱片式（中溫型）
可調比			30:1
氣源接頭			M16×1.5

注：可為用戶提供ANSI，JPI，JIS法蘭的產品，其法蘭距按用戶需要確定。

ZJHN氣動薄膜雙座調節閥執行機構主要技術參數

型　號	ZHA(B)-1	ZHA(B)-2	ZHA(B)-3	ZHA(B)-4	ZHA(B)-5	ZHA(B)-6
有效面積cm2	200	280	400	630	1000	1600
行　程mm	10	16	25	40	60	1000
彈簧范圍KPa	20～100(標準)；20～100、40～200、20～60、60～100、80～240

ZJHN氣動薄膜雙座調節閥主要技術性能指標

項目		指標值
基本誤差％	不帶定位器	±5.0
基本誤差％	帶定位器	±1.0
回差％	不帶定位器	3.0
回差％	帶定位器	1.0
死區％	不帶定位器	3.0
死區％	帶定位器	0.4
允許泄漏量L/h		1×10-3×閥額定容量

可配附件定位器：電氣閥門定位器手輪電磁閥限位開關 電/氣轉換器空氣過濾減壓器

ZJHN氣動薄膜雙座調節閥允許壓差

供氣壓力 MPa	彈簧壓力 KPa	公稱通徑
供氣壓力 MPa	彈簧壓力 KPa	25	32	40	50	65	80	100	125	150	200	250	300
0.14	20-100	5.4	4.4	4.9	3.8	4.7	3.6	2.8	3.75	2.7	2.15	2.0	1.7
0.24	40-200	10.8	8.8	9.8	7.6	9.4	7.2	5.6	7.5	5.4	4.3	4.0	3.4

注：使用條件為閥桿在介質流出端關閉時P2=0狀態下。

ZJHN氣動薄膜雙座調節閥外形尺寸

公通徑		25	32	40	50	65	80	100	125	150	200	250	300
L (mm)	PN1.6MPa	185	200	220	250	275	300	350	410	450	550	670	770
	PN4.0MPa	190	210	230	255	285	310	335	425	460	560	740	805
	PN6.4MPa	200	210	235	265	295	320	370	440	475	570	750	820
H (mm)	普通型	567	570	645	650	877	887	899	1058	1068	1110	1498	1574
H (mm)	散熱片型	697	700	775	780	1040	1050	1062	1257	1267	1309	1743	1819
H1(mm)		117	120	139	144	188	208	220	268	278	320	441	503
D(mm)		225				360			470			620
重量(KG)		33	35	47	51	98	111	148	236	292	433	760	920

氣動薄膜雙座調節閥訂貨須知

訂貨時請?zhí)顚憽兑?guī)格書》或注明以下內容：
一、若訂貨前還未選定型號，請向我們提供您的使用參數:1.公稱通徑、額定流量系數KV，
2.流體性質（包括公稱壓力、溫度、粘度或酸堿性），3.信號壓力、彈簧范圍，4.流量特性，
5.閥的開關型式，6.閥體、閥芯材料，7.是否帶附件，說明附件型號。以便我們的為您正確選型。
二、若已經由設計單位選定我公司的產品型號，請按型號直接向我司銷售部訂購；
三、當使用的場合非常重要或管路比較復雜時，請您盡量提供設計圖紙和詳細參數
