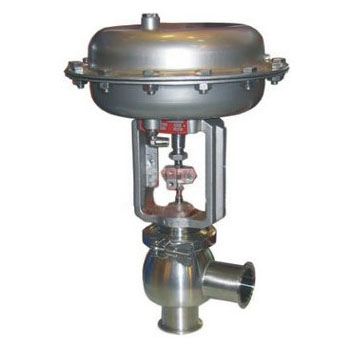

ZTRS(ZRS-10K) 氣動衛生型調節閥
全方位檢測！
讓利于客戶！
縮短了交貨期！
氣動衛生型調節閥概述
ZTRS(ZRS-10K) 氣動衛生型調節閥適用于各種壓力、溫度、流量等物理量調節，如食品、制藥、化妝品、潔凈蒸汽、酒類、飲料、生化工業過程控制場合。具有結構緊湊、裝拆方便、調節精度高等優點，尤其是在壓降損失小、流量大、可調范圍廣、流量精度高，完全符合IEC534-1-1978標準。閥門泄漏量符合ANSIB16.104標準，調節閥配用不同的多彈簧執行機構，輸出力大。
氣動衛生型調節閥特性和優點
角型設計確保閥門自排放，標準電子拋光，光滑表面確保清潔，無介質積存區域，不會產生潛在的污染�？焖俨鹧b閥體和閥帽，使閥門打開和維修快捷容易，使過程停機時間縮短。
氣動衛生型調節閥技術參數
閥體型式 ：角型鑄造球體式（標準型） 三通、直通、多通等（變型產品）
公稱通徑：Dn15、25、40、50、65、80、100mm
公稱壓力：PN1.0MPa
連接型式 ：卡箍式、螺紋式、法蘭式（如無合同約定，將按卡箍式連接供貨）
材 料 ：不銹鋼304SS、316SS、316LSS
填 料： 三元乙丙橡膠,聚四氟乙烯
氣動衛生型調節閥閥內組件
閥芯型式：單座柱塞型閥芯
流量特性：等百分比（E%）；直線（L）
材 料：不銹鋼304SS、316SS、316LSS
執行機構型式：多彈簧式膜片執行機構
膜片材料：乙丙橡膠夾尼龍
彈簧范圍：1.5～3kg/cm2（0.15～0.3MPa）
氣源接口：M16×1.5
環境溫度：-30～+70℃
閥體型式：氣開式或氣關式
附件：閥門定位器、手輪機構、空氣過濾減壓閥、行程開關、閥位傳送器等。
氣動衛生型調節閥性能
泄漏量：小于額定Kv的0.01%
回差：帶定位器：小于全行程的1%；不帶定位器：小于全行程的3%
基本誤差：帶定位器：小于全行程的±1%；不帶定位器：小于全行程的±5%
可調范圍：50：1
氣動衛生型調節閥Kv值和許用壓差
|
公稱通徑
|
15
|
25 |
40
|
50
|
65
|
80
|
|||||
|
KV值
|
6.3
|
11
|
16
|
25
|
28
|
44
|
45
|
63
|
63
|
100
|
|
|
許用壓差MPa
|
1.0
|
0.6
|
0.4
|
||||||||
氣動衛生型調節閥外形尺寸
|
公稱通徑mm
|
25
|
40
|
50
|
65
|
80
|
氣動薄膜衛生級調節閥
|
|
L0
|
100
|
105
|
105
|
155
|
155
|
|
|
L1
|
100
|
125
|
125
|
175
|
175
|
|
|
A
|
φ285
|
φ285
|
φ285
|
φ285
|
φ285
|
|
|
L
|
90
|
90
|
90
|
95
|
95
|
|
|
H
|
470
|
480
|
480
|
510
|
510
|
訂貨須知
產品型號與名稱 2.公稱通徑DN及額定流量系數KV 3.公稱壓力和壓差 4.流量特性 5.閥體和閥內組件材料 6.適用溫度 7.是否帶附件 8.控制信號是4-20mA電流或1-5v電壓信號
