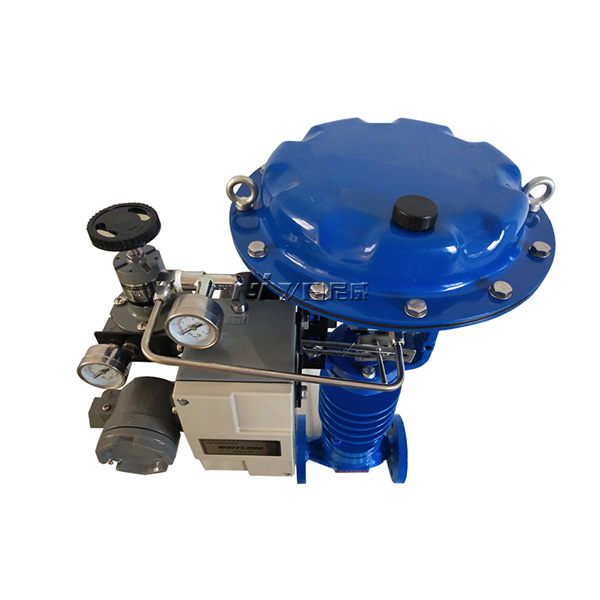

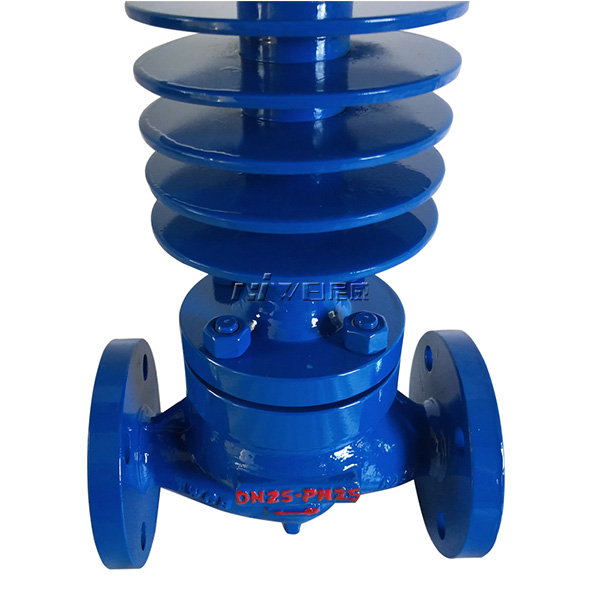

ZJHPS帶散熱片高溫氣動調節閥

質量穩定：實行全過程質量監控，細致入微，
全方位檢測！

價格合理：高效內部成本控制，減少了開支，
讓利于客戶！

交貨快捷：先進生產流水線，充足的備貨，
縮短了交貨期！

產品說明書下載調節閥實物圖產品安裝圖紙

下一個[ZZYP自力式氧氣壓力調節閥]上一個：[ZJHP防爆型氣動調節閥帶反饋信號]

ZJHPS帶散熱片高溫氣動調節閥概述

ZJHPS帶散熱片高溫氣動調節閥是自動控制系統中常用的調節閥，它由氣動薄膜執行機構和低流阻調節閥組成。單座適用于對泄露量求嚴格、閥前后壓差低及有一定粘度和含纖維介質的場合；雙座閥不平衡力小、允許壓差大、流通能力大等特點，適用于泄露量要求不嚴格的場合；套筒閥具有穩定性好，不易產生震動，噪音低，對溫度敏感小，適用于壓差較大及泄露量要求不嚴格場合。

ZJHPS帶散熱片高溫氣動調節閥主要技術性能指標

項目		指標值
基本誤差％	不帶定位器	±5.0
基本誤差％	帶定位器	±1.0
回差％	不帶定位器	3.0
回差％	帶定位器	1.0
死區％	不帶定位器	3.0
死區％	帶定位器	0.4
允許泄漏量L/h		1×10-3×閥額定容量

ZJHPS帶散熱片高溫氣動調節閥規格與技術參數

公稱通徑mm			20				25	40		50	65	80	100	150		200	250	300	350	400
閥座直徑mm			10	12	15	20	25	32	40	50	65	80	100	125	150	200	250	300	可與本公司商洽生產
額定流量系數Kv		直線	1.8	2.8	4.4	6.9	11	17.6	27.5	44	69	110	176	275	440	690	1000	1600
		等百分比	1.6	2.5	4	6.3	10	16	25	40	63	100	160	250	400	630	900	1440
公稱壓力MPa			0.6 1.6 4.0 6.4
行程mm			10				16	25			40			60			100
流量特性			直線、等百分比、快開型
介質溫度℃			-15～200(常溫型)、-40～+250、-40～+450(中溫型)、-100～+200(低溫型)
法蘭尺寸			鑄鐵法蘭尺寸按JB78、鑄鋼法蘭尺寸按JB79
法蘭形式			符合JB78-59、JB79-59標準，可按JB/79.1-94、JB/79.2-94、ANSI、JIS、DIN 等標準訂貨生產
閥體材質	PN (MPa)	0.6,1.6	WCB(ZG230-450) CF3CF8 CF8M
		4.0,6.4	WCB(ZG230-450)、ZG1Cr18Ni9Ti、ZG0Cr18Ni12Mo2Ti CF8 CF8M
閥體型式			直通單座鑄造球型閥
閥芯材質			1Cr18Ni9、0Cr18Ni12Mo2Ti CF8 CF8M
上閥蓋形式			普通式(常溫型)、熱片式(中溫型)、低溫型
可配附件			定位器手輪電/氣轉換器空氣過濾減壓器
可調比R			30:1
氣源接頭			M16×1.5

ZJHPS帶散熱片高溫氣動調節閥執行機構主要技術參數

型　號	ZHA(B)-1	ZHA(B)-2	ZHA(B)-3	ZHA(B)-4	ZHA(B)-5	ZHA(B)-6
有效面積cm2	200	280	400	630	1000	1600
行　程mm	10	16	25	40	60	1000
彈簧范圍KPa	20～100(標準)；40～200；80～240；20～60；60～100

ZJHP防爆型氣動調節閥帶反饋信號允許壓差

供氣壓力 MPa	彈簧壓力 KPa	公稱通徑	20	20	20	20	25	32	40	50	65	80	100	125	150	200	250	300
供氣壓力 MPa	彈簧壓力 KPa	閥座直徑	10	12	15	20	25	32	40	50	65	80	100	125	150	200	250	300
0.14	20-100	允許壓差MPa	5.3	3.7	2.3	1.3	0.8	0.5	0.5	0.3	0.25	0.2	0.12	0.12	0.08	0.05	0.05	0.035
0.24	40-200	允許壓差MPa	6.4	6.4	5.5	3.1	1.8	1.2	1.1	0.7	0.65	0.45	0.18	0.18	0.10	0.10	0.10	0.07

ZJHPS帶散熱片高溫氣動調節閥外形尺寸

DN	D	PN(MPa)			H		H1
DN	D	1.6	4.0	6.4	常溫型	中溫型	H1
25	280	185	190	200	685	835	115
32	280	200	210	210	696	847	120
40	325	220	230	235	754	905	130
50	325	250	255	265	784	935	145
65	410	275	285	295	1065	1219	180
80	410	300	310	320	1076	1239	195
100	410	350	355	370	1085	1248	200
125	495	410	425	440	1286	1498	245
150	495	450	460	475	1306	1518	255
200	495	550	560	570	1381	1593	275
250	620	670	740	752	1455	1645	380
300	620	770	803	819	1510	1690	430

ZJHPS帶散熱片高溫氣動調節閥主要零件材料溫度范圍

零件名稱	材料	溫度范圍
閥體上閥蓋	HT200	-20～200℃
	ZG230-450	-40～450℃
	ZG1Cr18Ni9Ti	-250～550℃
閥芯、閥座、閥桿	1Cr18Ni9	-250～550℃
上下膜片	A3鋼板
支架、頂蓋	HT200
壓縮彈簧	60Si2Mn
波紋薄膜	5806膠夾480D尼龍66網眼布
填料	聚四氟乙烯	-40～200℃
	碳纖維	-120～350℃
	柔性石墨	-40～600℃

訂貨須知

訂貨時請?zhí)顚憽兑?guī)格書》或注明以下內容：
一、若訂貨前還未選定型號，請向我們提供您的使用參數:1.公稱通徑、額定流量系數KV，
2.流體性質（包括公稱壓力、溫度、粘度或酸堿性），3.信號壓力、彈簧范圍，4.流量特性，
5.閥的開關型式，6.閥體、閥芯材料，7.是否帶附件，說明附件型號。以便我們的為您正確選型。
二、若已經由設計單位選定我公司的產品型號，請按型號直接向我司銷售部訂購；
三、當使用的場合非常重要或管路比較復雜時，請您盡量提供設計圖紙和詳細參數，由我們的專家為您審核把關。
