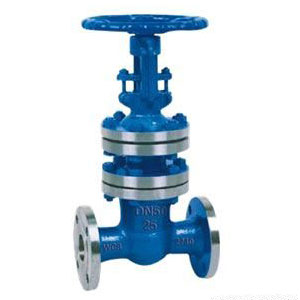

WZ41H波紋管閘閥

質量穩定:實行全過程質量監控,細致入微,
全方位檢測!
價格合理:高效內部成本控制,減少了開支,
讓利于客戶!
交貨快捷:先進生產流水線,充足的備貨,
縮短了交貨期!

WZ41H波紋管閘閥

  波紋管閘閥的啟閉件是塞形的閥瓣,密封面呈平面或錐面,閥瓣沿流體的中心線作直線運動。閥桿的運動形式,有升降桿式(閥桿升降,手輪不升降),也有升降旋轉桿式(手輪與閥桿一起旋轉升降,螺母設在閥體上)。紋管截止閥只適用于全開和全關,不允許作調節和節流。本類閥門在管道中一般應當水平安裝。


結構簡單,制造和維修比較方便。
工作行程小,啟閉時間短。
密封性好,密封面間磨擦力小,壽命較長。
波紋管閘閥的缺點如下:
流體阻力大,開啟和關閉時所需力較大。
不適用于帶顆粒、粘度較大、易結焦的介質。
調節性能較差。
波紋管閘閥的種類按閥桿螺紋的位置分有外螺紋式、內螺紋式。按介質的流向分,有直通式、直流式和角式。截止閥按密封形式分,有填料波紋管閘閥和波紋管密封截止閥。


序號 名稱 材質
WCB WC6 WC9 CF8 CF3M
1 閥體 WCB+507Mo WC6+STL WC9+STL CF8 CF3M
2 閥板 WCB+STL WC6+STL WC9+STL CF8 CF3M
3 閥桿 1Cr13 20CrMoV 25CrMo2V 1Cr18Ni9Ti 00Cr14Ni12Mo2Ti
4 波紋管組件 1Cr18Ni9Ti 1Cr18Ni9Ti 1Cr18Ni9Ti OCr18Ni9 00Cr14Ni12Mo2Ti
5 支架 WCB WC6 WC9 CF8 CF3M
6 墊片 316夾柔性石墨
7 閥蓋 WCB WC6 WC9 CF8 CF3M
8 六角螺母 45# 35CrMo-A 1Cr17Ni12 1Cr17Ni12Mo2Ti
9 雙頭螺栓 35CrMoV 42CrMoV 1Cr18Ni9Ti 1Cr18Ni9Ti
10 填料 柔性石墨/碳素纖維+304鋼絲
11 填料壓蓋 WCB CF8 CF3M
12 閥桿螺母 QAL9-4
13 手輪 WCB QT400-17

WZ41H波紋管閘閥優點

1、結構簡單,制造和維修比較方便。
2、工作行程小,啟閉時間短。
3、密封性好,密封面間磨擦力小,壽命較長。
波紋管閘閥的缺點如下:
1、流體阻力大,開啟和關閉時所需力較大。
2、不適用于帶顆粒、粘度較大、易結焦的介質。
3、調節性能較差。
波紋管閘閥的種類按閥桿螺紋的位置分有外螺紋式、內螺紋式。按介質的流向分,有直通式、直流式和角式。截止閥按密封形式分,有填料密封截止閥和波紋管密封截止閥。
波紋管閘閥的安裝與維護應注意以下事項:
1、手輪、手柄操作的截止閥可安裝在管道的任何位置上。
2、手輪、手柄及偉動機構,不允許作起吊用。
3、介質的流向應與閥體所示箭頭方向一致。


WZ41H波紋管閘閥注意事項

手輪、手柄操作的紋管截止閥可安裝在管道的任何位置上。
手輪、手柄及偉動機構,不允許作起吊用。
介質的流向應與閥體所示箭頭方向一致。
波紋管閘閥,也叫截門,是使用廣泛的一種閥門,它之所以廣受歡迎,是由于開閉過程中密封面之間摩擦力小,比較耐用,開啟高度不大,制造容易,維修方便,不僅適用于中 低壓,而且適用于高壓。它的閉合原理是,依靠閥杠壓力,使閥瓣密封面與閥座密封面緊密貼合,阻止介質流通。
波紋管閘閥只許介質單向流動,安裝時有方向性。它的結構 長度大于閘閥,同時流體阻力大,長期運行時,密封可靠性 不強。
波紋管閘閥分為三類:直通式、直角式及直流式斜截止閥。
波紋管閘閥開啟時,閥瓣的開啟高度,為公稱直徑的25%~30%時,流量已達到大,表示閥門已達全開位置。所以截止閥的全開位置,應由閥瓣的行程來決定。

WZ41H波紋管閘閥施工、安裝要點

1)、安裝位置、高度、進出口方向必須符合設計要求,連接應牢固緊密。
2)、安裝在保溫管道上的各類手動閥門,手柄均不得向下。
3)、閥門安裝前必須進行外觀檢查,閥門的銘牌應符合現行標準《通用閥門標志》GB 12220的規定。對于工作壓力大于1.0 MPa 及在主干管上起到切斷作用的閥門,安裝前應進行強度和嚴密性能試驗,合格后方準使用。強度試驗時,試驗壓力為公稱壓力的1.5倍,持續時間不少于5min,閥門殼體、填料應無滲漏為合格。嚴密性試驗時,試驗壓力為公稱壓力的1.1倍;試驗壓力在試驗持續的時間應符合GB 50243標準要求,以閥瓣密封面無滲漏為合格。
