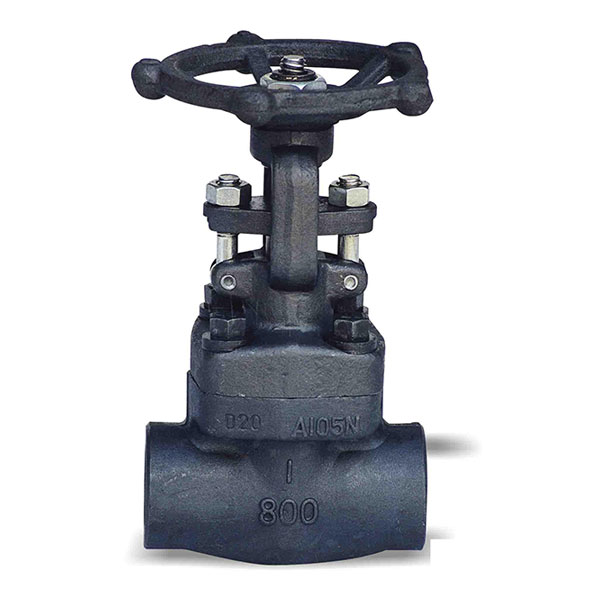

J61Y鍛鋼截止閥

質量穩定：實行全過程質量監控，細致入微，
全方位檢測！

價格合理：高效內部成本控制，減少了開支，
讓利于客戶！

交貨快捷：先進生產流水線，充足的備貨，
縮短了交貨期！

產品說明書下載截止閥實物圖產品安裝圖紙

下一個[YJ41W黃銅氧氣截止閥]上一個：[J41F46襯氟截止閥]

J61Y鍛鋼截止閥概述：
　　　鍛鋼截止閥有三種蓋設計形式。第一種是螺栓式閥蓋，按這種設計形式設計的閥門，其閥體與閥蓋用螺栓螺母連接，纏繞式墊片（316夾柔性石墨制造）密封�？蛻粲刑厥庖髸r(shí)也可采用金屬環連接。第二種設計形式是焊接式閥蓋，按這種設計形式的閥門，其閥體與閥蓋用螺紋連接，全焊密封�？蛻粲刑厥庖髸r(shí)也可采用全焊透連接。第三種是壓力自緊式閥蓋，按這種設計形式設計的閥門，其閥體與閥蓋用螺紋連接，內壓自密環密封。

鍛鋼截止閥設計結構和特征
截止閥的設計與制造符合API602，BS5352和ASME B16.34。檢驗與測試按API 598，標記按MSS-SP-25。

鍛鋼截止閥采用以下結構

全徑或縮徑
明桿支架式（OS&Y）
自定心壓板壓套式
螺栓連接、纏繞墊片密封式閥蓋,螺紋連接、全焊密封式閥蓋以及螺紋連接內壓自緊式閥蓋
整體式上密封座
承插端符合ASME B16.11
螺紋連接端（NPT）符合ANSI/ASME B1.20.1
閥瓣可變換為節流型、針型、球型和止回型。

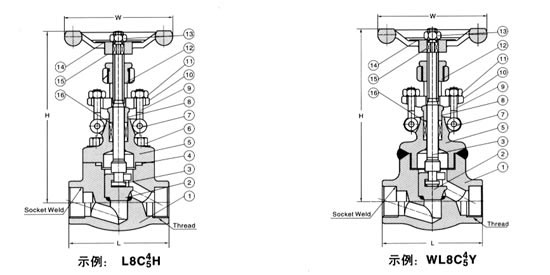

鍛鋼截止閥標準材質明細表

序號	零件名稱	CS to ASTM	AS to ASTM	SS to ASTM
序號	零件名稱	Type A105N	Type F22	Type F304(L)	Type F316(L)
1	閥體	A105N	A182 F22	A182 F304(L)	A182 F316(L)
2	閥瓣	A276 420	A276 F22	A276 304(L)	A276 F316(L)
3	閥桿	A182 F6a	A182	A182 F304(L)	A182 F316(L)
4	墊片	316夾柔性石墨		316夾PTFE
5	閥蓋	A105N	A182 F22	A182/F304(L)	A182/F316(L)
6	閥蓋螺栓	A193 B7	A193 B16	A193 B8	A193 B8M
7	圓柱銷	A276 420		A276 304
8	填料壓套	A276 410		A182 F304(L)	A182 F316(L)
9	活節螺栓	A193 B7	A193 B16	A193 B8	A193 B8M
10	填料壓板	A105		F182 F304
11	螺母	A194 2H	A194 4	A194 8	A194 8M
12	閥桿螺母	A276 410
13	螺母	A194 2H	A194 4	A194 8	A194 8M
14	銘牌	SS
15	手輪	A197
16	填料	柔性石墨		PTFE
適用介質		水、蒸汽、油品等	水、蒸氣、油品等	硝酸、醋酸等
適用溫度		-29°C～425°C	-29°C～550°C	-29°C～200°C

注意：客戶需求的其他材質也可采用。密封面材料配對由客戶指定內件代號決定。
CS=碳鋼；AS=合金鋼；SS=不銹鋼；

鍛鋼截止閥連接尺寸和重量（Kg）

NPS	縮徑	3 /8	1 /2	3 /4	1	1 1 /4	1 1 /2	2	/
NPS	全徑	/	3 /8	1 /2	3 /4	1	1 1 /4	1 1 /2	2
L		79	79	92	111	120	152	172	200
H（開）		166	166	171	207	240	258	330	355
W		100	100	100	125	160	160	180	200
重量	螺栓式	1.9	1.9	2.1	3.5	6.0	7.5	11.4	14.6
重量	焊接式	1.7	1.7	1.9	3.3	5.2	6.8	10.6	13.8
