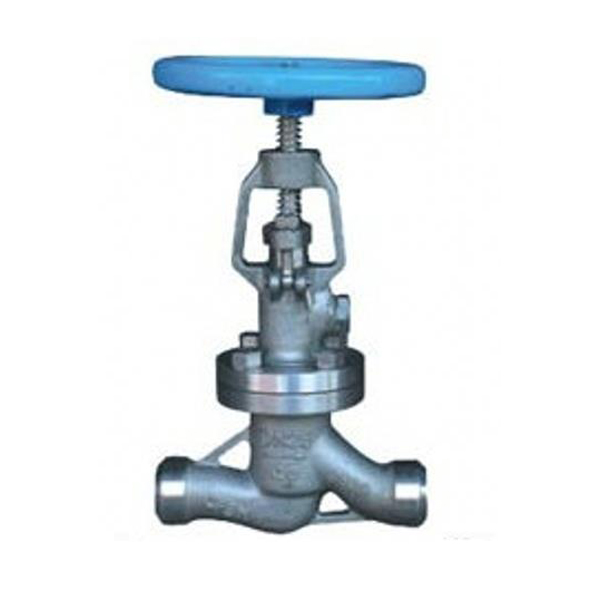

NKJ61H真空截止閥
真空截止閥關閉件是個閥體，閥體繞閥體中心線作旋轉來達到開啟、關閉的一種閥門。適用于工作溫度≤425℃和≤550℃，工作介質為水、蒸汽或空氣的管路上，作為啟閉裝置；適用于火電廠汽機冷凝和真空負壓系統，起真空隔離密封作用。
真空截止閥主要結構特點及用途
1、本系列閥門主體采用鑄鍛結構，具有平行雙密封副半強制雙向密封，密封面到位運動和楔形塊楔緊運動分步作用實現零泄漏。
2、密封面運動磨擦力小、啟閉輕便，而且密封面磨損有自動補償功能。
3、結構簡單、緊湊、檢修方便，使用壽命長。
4、閥蓋填料室設有真空密封結構，具有自脹壓緊作用，并且密封采用高強膨脹材料密封，使系統與大氣完全隔離，具有很好的系統氣密性。
5、本系列閥門連接形式分法蘭、焊接兩種，驅動方式有手動、電動兩種。
該閥門適用于工作溫度≤425℃和≤550℃，工作介質為水、蒸汽或空氣的管路上，作為啟閉裝置；尤其適用于火電廠汽機冷凝和真空負壓系統，起真空隔離密封作用
真空截止閥閥門結構型式 Valve ctrucure type
產品類型
Product type殼體強度試驗/MPa
Sheli strangth test上密封試驗/MPa
Back seal test密封試驗/MPa
Seal test適用介質
Applicable
medium適用溫度/℃
Applicable
temperature
NKJ61H-40
6.O
4.4
4.4
水、蒸汽、空氣
Water、Steam、Air ≤425
NKJ61H-64
96
7.O
7.O
NKJ61H-100
15.O
11.0
11.O
NKJ61Y-40l
6.O
4.4
4.4
水、蒸汽、空氣
Water、Steam、Air ≤550
NKJ61Y-64l
9.6
7.0
7.O
NKJ61Y-1OOI
15.O
11.O
11.O
真空截止閥主要零件材料 Material for Main Parts
閥瓣 Disc H：合金鋼 鋁青銅 膨脹復合石墨 鉻鉬鋼
零件名稱
Part name閥體、閥蓋 Body Bonnet
閥桿
Valve Stem
密封面
Sealing face閥桿螺母
Yokenut填料
Packing緊固件
Fasteher
NKJ61H-C型
25或WCB
鉻不銹鋼
Crstain
mless
teel鉻不銹鋼
Crstain
mless
steel
H：alloy steel
AI
bronze
Expanding
compound
graphlte優質碳鋼
High-grade
carbon
steel
NKJ61Y-l型
鉻鉬鋼
Cr.Mo steel20CrlM01vA 或38CrMoAlA
12CrlMo 1VA
Y：硬質合金
Y:oarbide alloy
Cr.Mo steel

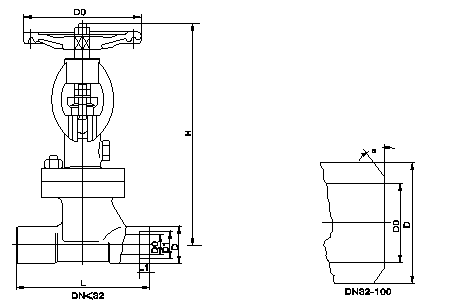

真空截止閥主要尺寸及重量 Main dimensions and weight
主要外形尺寸和連接尺寸/mm
公稱通徑
DN/mm
Nominal
diameter公稱壓力
PN/MPa
Nominal
pressure
Main extemal and connectingd mensions
L
H
D
D0
D1
L1
α
W
1O
4.0
130
245
36
11
18.4
1O
-
120
15
130
245
36
16
22.5
1O
-
120
20
150
265
44
21
28.5
11
-
160
25
160
270
48
26
34.5
12
-
200
32
180
285
48
34
-
-
37o30'
200
40
200
320
55
40
-
-
37o30'
240
50
230
365
64
48
-
-
37o30'
320
65
290
41O
82
66
-
-
37o30'
300
80
31O
430
95
78
-
-
37o30'
300
100
350
470
117
1OO
-
-
37o30'
350
125
400
500
143
126
-
-
37o30'
350
150
480
533
167
150
-
-
37o30'
400
1O
6.4
130
245
36
1O
18.4
1O
-
120
15
130
245
36
15
22.5
1O
-
120
20
150
265
44
20
28.5
11
-
160
25
160
270
48
25
34.5
12
-
200
32
180
280
48
33
-
-
37o30'
200
40
200
320
55
39
-
-
37o30'
240
50
230
365
64
48
-
-
37o30'
320
65
290
41O
82
65
-
-
37o30'
320
80
31O
430
95
76
-
-
37o30'
360
100
350
470
117
98
-
-
37o30'
400
125
480
500
143
123
-
-
37o30'
400
150
480
533
167
148
-
-
37o30'
500
1O
10.O
130
245
36
1O
18.4
1O
-
120
15
130
245
36
14
22.5
1O
-
120
20
150
265
44
20
28.5
11
-
160
25
160
270
48
25
34.5
12
-
200
32
180
285
48
32
-
-
37o30'
200
40
200
320
55
38
-
-
37o30'
240
50
230
355
64
48
-
-
37o30'
320
65
290
41O
82
63
-
-
37o30'
320
80
31O
430
95
74
-
-
37o30'
360
1OO
350
470
117
97
-
-
37o30'
400
125
400
500
143
123
-
-
37o30'
400
150
480
533
167
148
-
-
37o30'
500
