UQZ-55Z磁翻板浮球液位計

磁翻板液位計產品概述

UQZ-55頂裝式磁翻柱浮球液位計是以浮球?yàn)闇y(cè)量元件，通過連桿上磁鋼將液位變化傳遞給現場指示器，使指示器醒目地指示出液位的高度。液位計配有液位報警器和液位遠傳裝置。液位報警器可實現液位的上、下極限報警及限位控制或事故聯鎖。液位遠傳裝置可將液位變化轉換成4～20mA線性電流信號，成為Ⅲ型電動儀表中的一個變送單元，實現遠距離的指示、檢測、控制和記錄。液位計適用于地下貯糟的液位測量，具有防爆功能，整機由不銹鋼等防腐材料制成，故可用于有腐蝕、有毒、易燃、易爆的場合。

磁翻板液位計測量原理

浮球液位計這種儀表的操作原理是旁通管道式液體測量原理。測量管作為容器的一個旁通容器與其相連，這樣測量管內的各種條件與容器內的一樣。浮球液位計浮子內安裝永久磁鐵系統，將測量值通過磁耦合傳遞到指示器上。指示器上安裝線性刻度條，當液位變化時，浮子內磁鐵系統帶動磁翻板或浮子指示容器內相應的液位值。

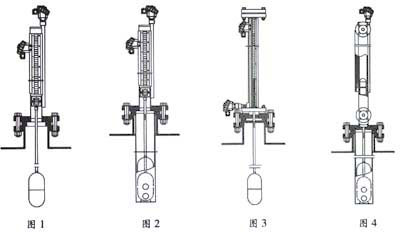

磁翻板液位計選型圖片

磁翻板液位計結構原理

UQZ系列浮球液位計是由基本型、液位報警器和液位遠傳裝置三部分組成�；�本型是按阿基米德定理和磁性材料通性相斥，異性相吸的原理研制而成。根據上述原理，將液位變化線性地傳遞至液位指示器上。紅色為液相，白色為氣相，從而達到現場測量液位的目的。報警器是根據上述磁鋼特性，通過無觸點報警開關使轉換起觸點按液位給定值動作從而達到液位控制的目的，報警開關安裝在液位計所需控制位置，轉換器安裝在控制室內。遠傳裝置亦是根據磁鋼特性，將液位的變化線性地轉成直流4～20mA電流信號，進行遠傳并和二次儀表配套實現液位的遠距離測量、記錄和控制。

磁翻板液位計安裝、使用和維護

● 液位計護導管安裝必須保持垂直。● 液位計安裝時連桿不能彎曲，必須挺直裝入。● 液位計安裝完畢后，需對指示器的磁翻柱用所附磁鋼引導一次。使零位以上指示白色、零位以下指示紅色（指空罐情況下，如罐內已有液體，有液體部分指示紅色、無液體部分指示白色）。

UQZ-55頂裝式磁翻柱浮球液位計主要技術參數

◆ 磁翻柱浮球液位儀表-基本型

1、測量范圍（H）：0～6000mm
2、指示精度：±10mm
3、工作壓力：0.6　1.6　2.5MPa
4、工作溫度：-20～250℃　350℃（高溫型）
5、介質密度：≥0.7g/cm3
6、法蘭標準：HG20592～20635-97　DN150，PN1.6　其它法蘭標準如GB　HGJ　ANSI等請用戶注明。
7、接液材料：1Cr18Ni9Ti、聚四氟乙烯、聚氯乙烯等

◆ 磁翻柱浮球液位儀表-遠傳裝置

1、遠傳量程：0～6000mm
2、精度：±10mm
3、輸出信號：4～20mADC
4、負載電阻：250Ω（不包括導線電阻）
5、供電電源：24VDC、220V、AC　50HZ
6、環境溫度：-40～+60℃
7、傳輸距離：3Km
8、出線口接頭：內螺紋 M20×1.5
9、防爆標志：d Ⅱ BT4

◆ 磁翻柱浮球液位儀表-報警器

1、輸出形式：二常開、二常閉開關信號
2、觸點容量：220VAC，2A
3、工作壽命：≥100000次
4、報警精度：±5mm
5、環境溫度：-40～+60℃
6、供電電源：24VDC　220VAC　50HZ（220VAC需配帶穩壓電源）
7、防爆標志：d Ⅱ BT4
8、出線口接頭：內螺紋 M20×1.5

訂貨須知

● 液位儀型號規格 ● 浮球液位儀表測量范圍 ● 工作壓力、溫度 ● 磁翻柱浮球液位計材質 ● 特殊要求協商 ● 是否配套供應容器上法蘭、螺栓、螺母、閥門及密封墊圈等配件，以便正確選型。當使用的場合非常重要或環境比較復雜時,請您盡量提供設計圖紙和詳細參數，由我們的專家為您審核把關。感謝您訪問磁翻柱浮球液位儀表專欄,如有任何疑問.您可以致電給我們,我們一定會盡心盡力為您提供優質的服務。
