UNS（UGS）彩色石英管液位計
彩色石英管液位計產品概述

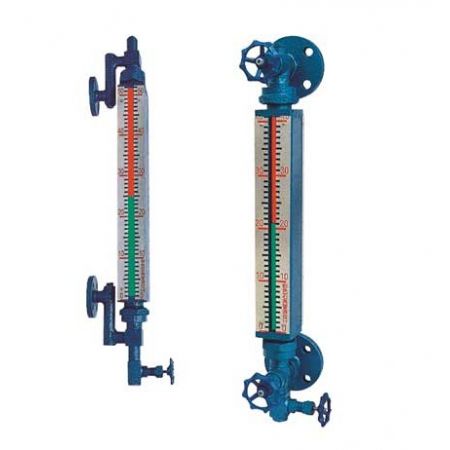

UGS（UNS）系列彩色石英管液位計（以下簡稱彩色液位計）是采用國內外新技術研制而成。它是利用自然光在液體中折、反射原理，借助于紅、綠片，在測量時，使液相顯示綠色，氣相顯示為紅色。由于液氣相顯示反差大，指示鮮明清晰，所以對遠距離操作和夜巡視更為有利。因此UGS彩色石英管系列被廣泛用于石油、化工、電力、冶金等行業的各種透明液體容器和鍋爐上，如水、汽油、液化氣、液氨、丙烷、丙稀、芳烴、酸等油品和化工原料的液位測量。同時對于兩種不同介質密度的界面測量，可選用三色界面石英管液位計。三色界面石英管液位計是利用浮力與比重差的原理而設計的，石英管中的小浮子懸浮于兩種介質的分界部分，由于浮子呈黑色，上下部分液體顏色有異，所以顯示醒目。從而解決了一直困擾在石油化工生產過程中兩種混合介質界面分辨不清的難題。它是目前國內外理想的直讀式液位計。

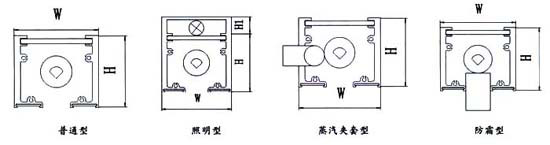

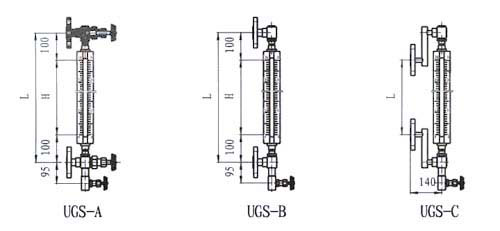

彩色石英管液位計類型圖片
彩色石英管液位計使用說明
|
產品名稱
|
型號
|
用途及使用場合
|
|
普通型液面計
|
UGS-A
|
液位計兩端為閥門，閥門帶安全裝置。當石英管意外破損時，能防止容器內介質外流，由于閥門通道比較小，所以是適合測量低粘度介質。
|
|
直通型液位計
|
UGS-B
|
兩端采用三通法蘭連接，無安全裝置。由于口徑20mm，可測量較粘稠介質的液位
|
|
無盲區直通型
|
UGS-C
|
兩端采用三通法蘭連接，無安全裝置。由于口徑20mm，可測量較粘稠介質的液位，測量范圍與顯示高度同等
|
|
彩色液位計
|
UGS-A、B、C-1
|
測量透明無色液體液位，界面且光線較好場合
|
|
蒸汽夾套型
|
UGS-A、B、C-2
|
附有蒸汽伴熱夾套，用于天氣寒冷場合
|
|
防霜型液面計
|
UGS-A、B、C-3
|
附加防霜裝置，使用于低溫介質，避免低溫介質造成外表凝霜
|
|
照明型液位計
|
UGS-A、B、C-4
|
測量有色液體液位、界面且光線較弱，夜間監測場合，附有照明裝置
|
彩色石英管液位計型號選型
|
UGS
|
A
|
|
閥門帶安全裝置
|
結構形式
|
|||||
|
|
B
|
|
帶排污閥無安全裝置
|
||||||
|
C
|
|
無盲區
|
|||||||
|
|
1
|
|
普通型
|
附加裝置
|
|||||
|
2
|
|
帶蒸汽夾套型
|
|||||||
|
3
|
|
帶防霜裝置型
|
|||||||
|
4
|
|
帶照明裝置型
|
|||||||
|
|
S
|
|
測量液位（雙色）
|
測量特性
|
|||||
|
J
|
|
測量界面（三色）
|
|||||||
|
|
A
|
|
法蘭連接DN20，25
|
連接形式
|
|||||
|
G
|
|
螺紋連接G3/4″
|
|||||||
|
|
1
|
|
1.6
|
公稱壓力（MPa）
|
|||||
|
2
|
|
2.5
|
|||||||
|
3
|
|
4.0
|
|||||||
|
4
|
|
6.4
|
|||||||
|
5
|
|
10.0
|
|||||||
|
|
C
|
|
碳鋼
|
接液材質
|
|||||
|
F
|
|
不銹鋼（304、316L）
|
|||||||
|
|
03
|
300
|
測量范圍
|
||||||
|
05
|
500
|
||||||||
|
08
|
800
|
||||||||
|
11
|
1100
|
||||||||
|
14
|
1400
|
||||||||
|
17
|
1700
|
||||||||
|
20
|
2000
|
||||||||
|
X
|
特殊規格尺寸X后接尺寸數字
|
||||||||
彩色石英管液位計測量范圍
|
測量范圍L
|
300
|
500
|
800
|
1100
|
1400
|
1700
|
2000
|
|
顯示高度H
|
100
|
300
|
600
|
900
|
1200
|
1500
|
1800
|
彩色石英管液位計主要技術參數
●工作溫度：＜520℃
●UGS石英管系列工作壓力：1.6、2.5、4.0、6.4、10.0MPa
●伴熱蒸汽夾套：工作壓力0.6MPa，接管尺寸G1/2″外螺紋。
●特制的99.99%SiO 2 透明石英管，其變形點1077℃，軟化點1730℃。
●搞壓強度1170Kg/cm3 ，膨脹系統數5.5×10-7。經特殊工藝處理后具有耐高溫、高壓和優良的機械特性。
●UGS石英管系列測量范圍L：測量范圍由中心距而制定：300、500、800、1100、1400、1700、2000mm，特殊規格請注明尺寸。
●接口法蘭：采用化工部1997年新頒發的HG20592~20635-97法蘭標準。法蘭通徑DN20、DN25，如用戶需采用其他標準（如GB、ANSI等標準）可根據用戶需要設計。鋼球自動封閉壓力：大于0.2MPa重量15~30kg。
結構及特點
UGS（UNS）系列彩色石英管液位計是利用自然光在液體中折、反射原理。借助于紅、綠色片，在測量時，使液相顯示綠色，氣相顯示為紅色。由于液氣相顯示反差大，指示鮮明清晰，所以對遠距離操作和夜巡視更為有利。UGS石英管系列結構簡單、安裝維護方便、耐腐蝕、無需電源、防爆。液、氣相顯示清晰、無盲區、密封性能好、耐高溫耐高壓、防 粘稠、重量輕、 奉命長、無泄漏。
特 點
● 結構簡單、維修方便。
● 石英管型使用安全、耐用。
● 彩色石英管型為直讀式、讀數精確、可靠。
使用須知
● 為保證自密封作用，容器內介質壓力應大于 0.2MPa 。 在打開上下閥時，閥桿退出轉數不得少于 4 轉，以免鋼球在自封時，碰到閥桿的頂端。
