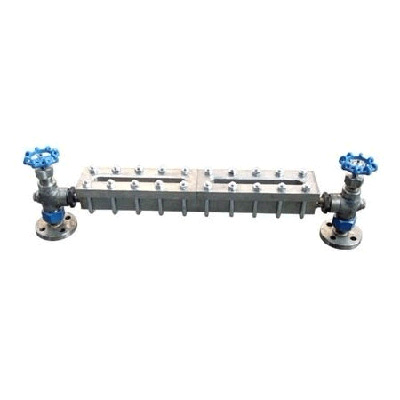

HG5-1364-80玻璃板液位計
玻璃板液位計產品概述
HG5-1364-80透光式玻璃板液位計是按原化工部HG5-1364~1370-80標準生產的適用于直接指示各種塔、罐、槽、箱等容器內介質液位。 在液位儀表上下閥門內裝有安全鋼球，當玻璃意外破損時，鋼球能在容器內壓力的作用下，自動關閉液流通道，以防止液位繼續外流。

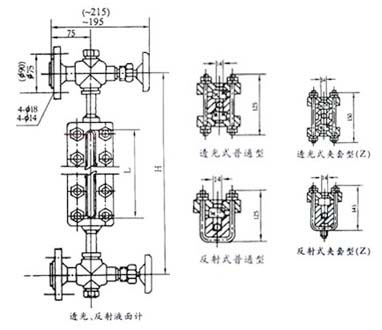

玻璃板液位計結構圖
液面計規定標記
|
名稱
|
型號
|
規格
|
標準號
|
備注
|
|
液面計
|
A(B)T25-I，
A(B)T25-II， A(B)T25-Iz， A(B)T25-IIz |
L=500、800、1100、1400、1700、2000
|
HG5-1364-80
|
①突面法蘭（A）按HG20592-97
②凸面法蘭（B）按HG20592-97 DN20， PN2.5MPa ③工作壓力：2.5MPa |
|
液面計
|
BT64-I，
BT64-II， BT64-Iz， BT64-IIz |
L=500、800、1100、1400、1700
|
HG5-1365-80
|
① 凸面法蘭（B）按HG20592-97 DN20，PN6.3MPa ② 工作壓力：6.3MPa
|
|
液面計
|
BT40-I，
BT40-II， BT40-Iz， BT40-IIz |
L=500、800、1100、1400、1700、2000
|
HG5-1366-80
|
③ 凸面法蘭（B）按HG20592-97 DN20，PN4.0MPa ④ 工作壓力：4.0MPa
|
|
液面計
|
R6-III
|
304
|
HG5-1367-80
|
工作壓力：0.6MPa
|
|
液面計
|
R6-I
R6-II |
304
|
HG5-1368-80
|
|
|
液面計
|
R-III
|
304
|
HG5-1369-80
|
|
|
液面計
|
R-I
R-II |
304
|
HG5-1370-80
|
結構原理
HG5-1364-80透光式玻璃板型根據連通器原理，將容器內介質液體引至外部玻璃板液面計內，通過透明玻璃直接顯示容器內液位實際高度。儀表閥桿密封填料采用柔性石墨壓環，密封性能可靠。
主要技術參數
|
伴蒸汽壓力
|
≤0.6MPa
|
|
蒸汽夾套接頭
|
G1/2″外螺紋
|
|
液面計工作溫度
|
-20~+200℃
|
|
液面計材質
|
碳鋼、不銹鋼
|
|
液面計工作壓力
|
2.5、4.0、6.3MPa、0.6MPa（用于R型）
|
|
測量范圍（安裝中心距L）
|
300、500、800、1100、1400、1700mm
|
|
鋼球自動關閉壓力
|
≥0.2MPa
|
特點
● 玻璃板型為直讀式、讀數精確、可靠
● 玻璃板型結構簡單、維修方便
● HG5-1364-80透光式玻璃板型使用安全、耐用

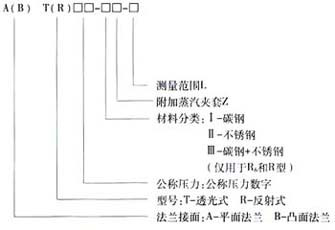

標記示例
透光式玻璃板液面計
平面法蘭，工作壓力2.5MPa
材質：不銹鋼，帶伴熱夾套
測量范圍：800mm
標志：AT25-II Z/L=800mm HG5-1364-80
訂貨須知
● 液面計型號規格 ● 測量范圍 ● 工作壓力、溫度 ● 液面計材質 ● 特殊要求協商 ● 液位計是否配套供應容器上法蘭、螺栓、螺母、閥門及密封墊圈等配件，以便正確選型。當使用的場合非常重要或環境比較復雜時,請您盡量提供設計圖紙和詳細參數，由我們的專家為您審核把關。感謝您訪問透光式玻璃板液面計專欄,如有任何疑問.您可以致電給我們,我們一定會盡心盡力為您提供優質的服務。
